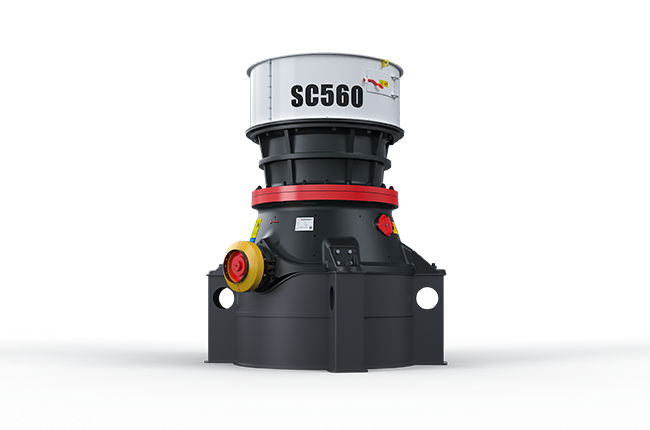

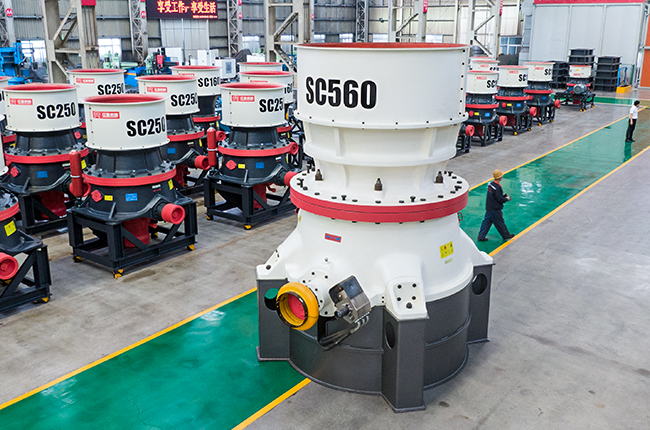

SC单缸液压圆锥破碎机

SC Single Cylinder Hydraulic Cone Crusher

SC单缸液压圆锥破碎机
效率高能耗低

SC ( S ）系列单缸液压圆锥破碎机，采用先进的破碎技术研发而成，集机械、液压、电气和智能控制、互联网控制系统等技术于一体，可以广泛地应用于中碎，细碎及超细碎作业当中。

适用物料：河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、铁矿、金矿、铜矿等各类矿石。

咨询优惠报价 免费定制方案
视频 性能优势 工作原理 相关产品 案例现场 产品参数

视频

Video

性能优势

技术不断优化升级，大厂造更可靠

工作原理

Working principle

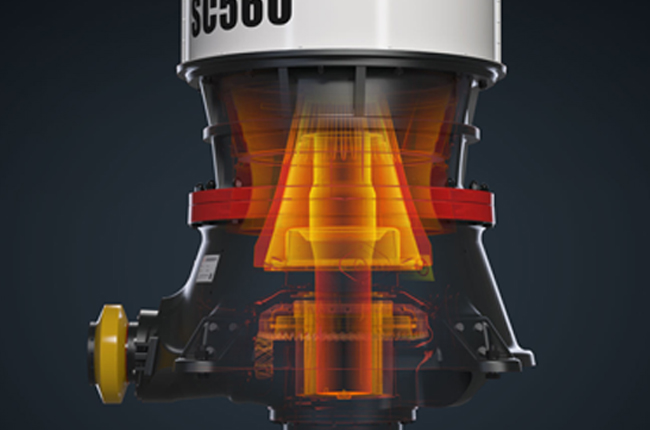

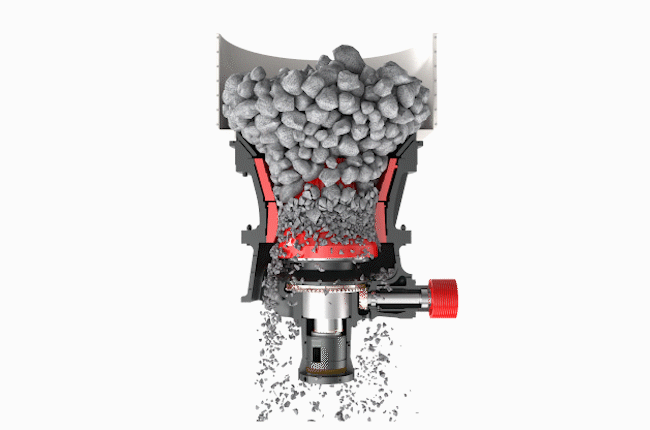

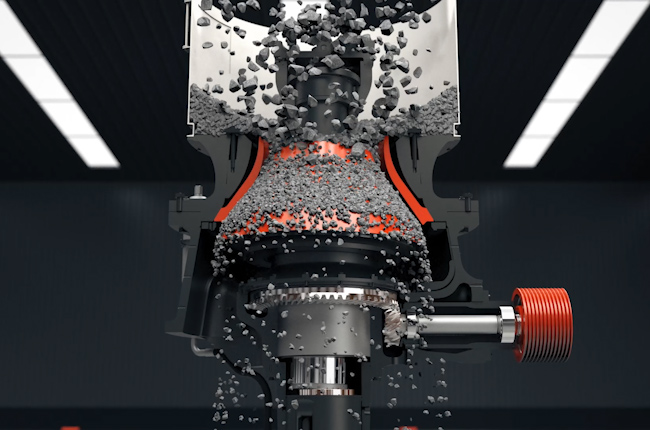

单缸圆锥破碎机工作时，电机带动破碎机的小齿轮，小齿轮带动大齿轮，大齿轮组件带动偏心套组件和主轴组件以理论垂直线为中心，在铜衬套内公转，主轴组件在偏心铜套内以主轴的中心线可以实现自转。当物料加入到破碎腔后，主轴总成在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动，同时缓慢的旋转。物料被摆动的内锥挤压破碎，破碎出的物料从而排料口排出。

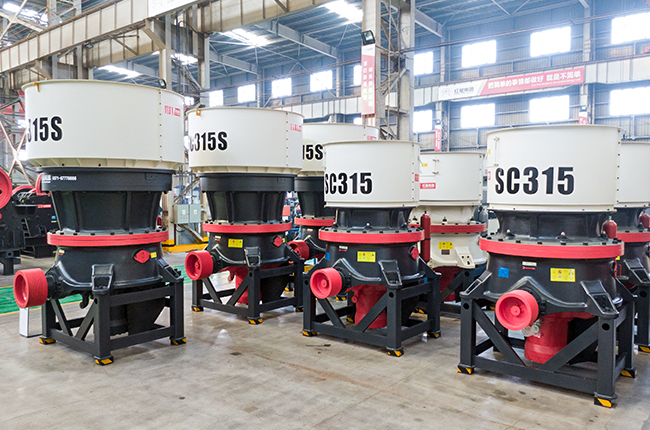

相关产品

型号齐全 满足不同需求

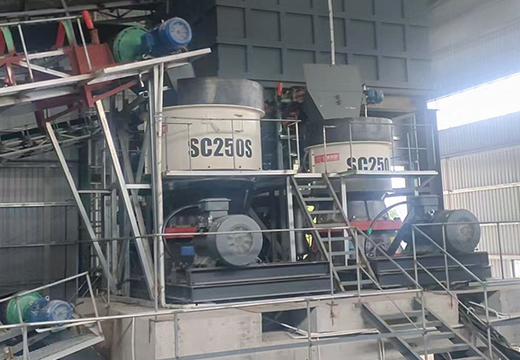

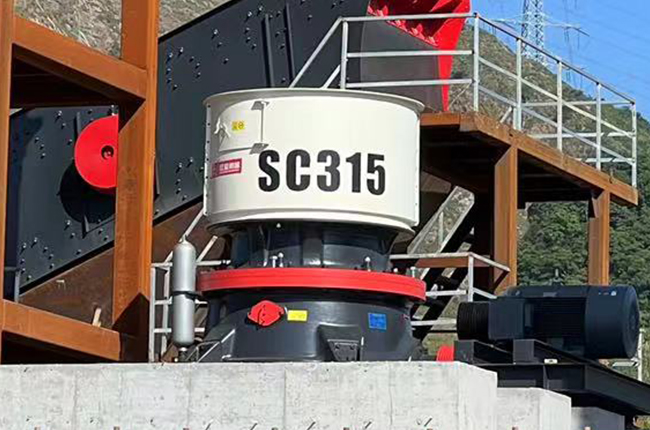

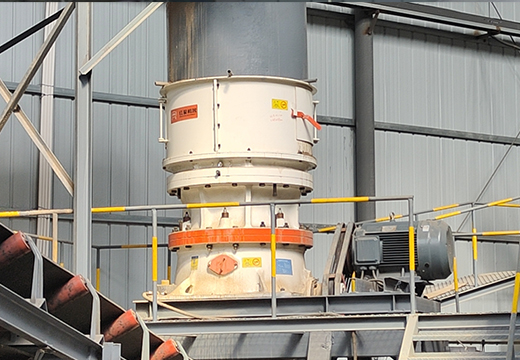

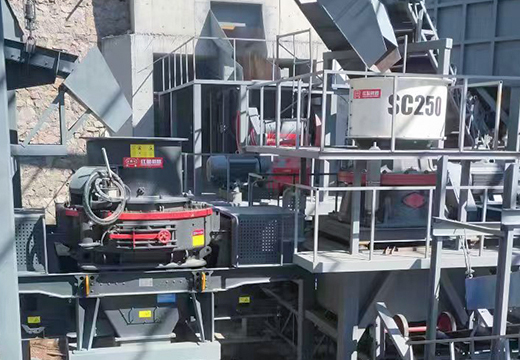

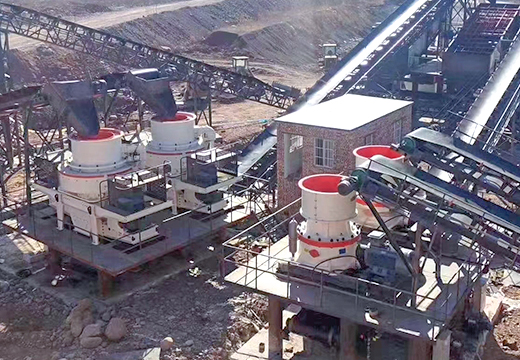

案例现场

案例遍布全国 想看随时安排

预约实地考察

技术参数

Technical Parameters
  • SC/H800i系列圆锥破碎机
  • SC单缸液压圆锥破碎机
  • HPM多缸液压圆锥破
型号 腔型 给料口尺寸(mm) 最大进料尺寸(mm) 最小排料口尺寸(mm) 处理能力(t/h) 电机功率(kw)
SC840i C1 431 345 25 230-659 315
C2 345 275 22 212-645
SH830i F1 211 169 13 113-283 250
F2 93 74 8 84-212
F3 61 49 5 61-139
SH840i F1 250 200 16 162-371 315
F2 159 127 16 187-406
F3 73 58 10 126-232
SH860i F1 315 252 16 259-799 500
F2 169 135 16 281-867
SH865i F3 85 68 10 179-468
SH870i F1 350 280 25 392-1173 630
F2 184 147 19 351-1195
F3 99 79 13 236-747
SH890i F1 428 342 25 488-1670 800
F2 302 242 22 524-1789
F3 219 175 19 460-1677
SH895i F4 112 90 13 291-910
F5 89 71 10 258-839

注：产量根据不同物料，进料粒度等因素其结果将有所不同

型号 腔型 给料口尺寸(mm) 处理能力(t/h)
SC840i C1 431 230-659
C2 345 212-645
SH830i F1 211 113-283
F2 93 84-212
F3 61 61-139
SH840i F1 250 162-371
F2 159 187-406
F3 73 126-232
SH860i F1 315 259-799
F2 169 281-867
SH865i F3 85 179-468
SH870i F1 350 392-1173
F2 184 351-1195
F3 99 236-747
SH890i F1 428 488-1670
F2 302 524-1789
F3 219 460-1677
SH895i F4 112 291-910
F5 89 258-839

注：产量根据不同物料，进料粒度等因素其结果将有所不同

SC单缸圆锥破中碎系列技术参数：

型号 腔型  给料口尺寸 （mm） 最大进料尺寸 （mm） 最小排料口尺寸 （mm） 电机功率 （kw） 处理能力（t/h）
SC100S C1 240 175 22 90 85-170
C2 200 160 19 70-130
SC160S C1 360 290 25 160 125-345
C2 300 240 22 108-305
SC250S C1 450 360 35 250 265-524
C2 400 320 29 225-448
SC315S C1 560 450 41 315 349-1050
C2 500 400 38 318-892
SC450S C1 600 480 44 450 498-1500
C2 480 385 41 454-1274

SC单缸圆锥破细碎系列技术参数：

型号 腔型 给料口尺寸 （mm） 最大进料尺寸 （mm） 最小排料口尺寸 （mm） 电机功率（kw） 处理能力 （t/h）
SC100 F1 150 120 10 90 45-135
F2 90 70 10 43-118
F3 50 40 6 25-40
SC160 F1 200 160 13 160 69-215
F2 115 90 10 57-184
F3 75 60 8 70-90
SC250 F1 240 190 16 250 116-396
F2 140 110 13 97-346
F3 70 55  9 90-251
SC315 F1 275 220 32 315 177-662
F2 215 170 29 209-643
F3 175 140 29 162-552
F4 85 70 19 175-325
SC560 F1 300 240 22 560 448-1512
F2 195 155 19 380-1373
F3 90 70 13 357-912
SC750 F1 370 295 25 750 394-2181
F2 300 240 19 342-2020
F3 230 185 16 267-1814
F4 120 95 13 248-1165
F5 85 70 10 185-1170

注：产量根据不同物料，进料粒度等因素其结果将有所不同

SC单缸圆锥破中碎系列技术参数：

型号 腔型  给料口尺寸 （mm） 处理能力（t/h）
SC100S C1 240 85-170
C2 200 70-130
SC160S C1 360 125-345
C2 300 108-305
SC250S C1 450 265-524
C2 400 225-448
SC315S C1 560 349-1050
C2 500 318-892
SC450S C1 600 498-1500
C2 480 454-1274

SC单缸圆锥破细碎系列技术参数：

型号 腔型 给料口尺寸 （mm） 处理能力 （t/h）
SC100 F1 150 45-135
F2 90 43-118
F3 50 25-40
SC160 F1 200 69-215
F2 115 57-184
F3 75 70-90
SC250 F1 240 116-396
F2 140 97-346
F3 70 90-251
SC315 F1 275 177-662
F2 215 209-643
F3 175 162-552
F4 85 175-325
SC560 F1 300 448-1512
F2 195 380-1373
F3 90 357-912
SC750 F1 370 394-2181
F2 300 342-2020
F3 230 267-1814
F4 120 248-1165
F5 85 185-1170

注：产量根据不同物料，进料粒度等因素其结果将有所不同

型号 腔型 破碎锥大端直径（mm） 给料口尺寸（mm） 最大给料尺寸（mm） 排料口调整范围（mm） 处理能力（t/h） 电机功率（kw） 主机重量（t）
HPM200 C1 900 185 145 22 160~250 160 11
C2 125 100 18 145~250
C3 95 75 14 120~250
F1 76 60 12 108~210
F2 54 45 10 81~210
HPM300 C1 1100 235 190 26 230~445 220 20
C2 211 170 20 200~445
C3 150 120 16 180~445
C4 107 85 14 160~220
F1 53 40 12 140~220
HPM400 C1 1400 299 240 35 270~630 315 27
C2 252 200 25 252~630
C3 198 160 25 243~630
C4 111 190 18 210~630
F1 92 75 15 162~370
F2 52 40 13 126~370
HPM500 C1 1500 335 270 38 365~790 400 40
C2 286 230 30 328~790
C3 204 165 22 280~790
C4 133 105 20 202~450
F1 95 75 16 175~450
F2 52 42 8 158~450
HPM650 C1   328 262 30 386~790 500
C2 279 225 25 348~790
C3 196 175 20 300~790
F1 106 85 13 280~530
F2 52 42 9 220~530
HPM800 C1 2000 353 280 38 616~1100 630 70
C2 297 240 38 522~1100
C3 267 214 25 495~1100
C4 219 175 22 380~1100
F1 155 125 20 328~730
F2 92 75 16 270~730

注：产量根据不同物料，进料粒度等因素其结果将有所不同

型号 腔型 最大给料尺寸（mm） 处理能力（t/h）
HPM200 C1 145 160~250
C2 100 145~250
C3 75 120~250
F1 60 108~210
F2 45 81~210
HPM300 C1 190 230~445
C2 170 200~445
C3 120 180~445
C4 85 160~220
F1 40 140~220
HPM400 C1 240 270~630
C2 200 252~630
C3 160 243~630
C4 190 210~630
F1 75 162~370
F2 40 126~370
HPM500 C1 270 365~790
C2 230 328~790
C3 165 280~790
C4 105 202~450
F1 75 175~450
F2 42 158~450
HPM650 C1 262 386~790
C2 225 348~790
C3 175 300~790
F1 85 280~530
F2 42 220~530
HPM800 C1 280 616~1100
C2 240 522~1100
C3 214 495~1100
C4 175 380~1100
F1 125 328~730
F2 75 270~730

注：产量根据不同物料，进料粒度等因素其结果将有所不同
