螺旋分级机

Spiral classifier

螺旋分级机

螺旋分级机借助固体颗粒的比重不同，因而在液体中沉淀速度不同的原理，进行机械分级的一种设备。能把磨出的料粉进行过滤，然后把粗料利用螺旋片旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。

适用物料：石英石、金矿石、铁矿石、铜矿石、矿砂、矿浆、细泥等物料。

咨询优惠报价 免费定制方案
简介 性能优势 工作原理 产品参数

简介

Introduction

螺旋分级机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙，或用在重力选矿厂中来分级矿砂和细泥，金属选矿流程中对矿浆进行粒度分级，以及洗矿作业中的脱泥、脱水等作业。该分级机具有结构简单、工作可靠、操作方便等特点。 分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座（轴瓦）和排矿阀组成。

性能优势

技术不断优化升级，大厂造更可靠

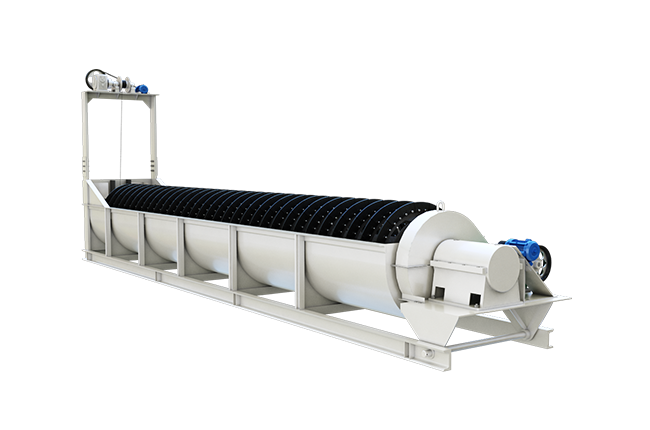

工作原理

Working principle

该机借助于固体粒大小不同，比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在水中成溢流出，粗矿粒沉于槽底。由螺旋推向上部排出，来进行机械分级的一种分级设备，能把磨机内磨出的料粉级加于过滤，然后把粗料利用螺旋片旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。该机底座采用槽钢，机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套，耐磨耐用，提升装置分电动和手动两种。

技术参数

Technical Parameters
型号 螺旋直径(mm) 水槽长度(mm) 螺旋转速(r/min) 处理量（t/d） 电动机功率（kw） 外形尺寸（mm≤） 总重（t）
按返砂 按溢流 传动用 升降用 长 宽 高
FG-3 300 3000 12-30 80-150 20 1.1 ---- 3850 490 1140 0.7
FG-5 500 4500 8-12.5 135-210 32 1.1 ---- 5430 680 1480 1.9
FG-7 750 5500 6-10 340-570 65 3 ---- 6720 980 1820 3.1
FG-10 1000 6500 5-8 675-1080 110 5.5 ---- 7590 1240 2380 4.9
FC-10 8400 675-1080 85 7.5 ---- 9600 1240 2680 6.2
FG-12 1200 6500 4-6 1170-1870 155 7.5 2.2 8180 1570 3110 8.5
FC-12 8400 1170-1870 120 7.5 2.2 10370 1540 3920 11.0
2FG-12 6500 2340-3740 310 15 4.4 8230 2790 3110 15.8
2FC-12 8400 2340-3740 240 15 4.4 10370 2790 3920 17.6
FG-15 1500 8300 4-6 1830-2740 235 7.5 2.2 10410 1880 4080 12.5
FC-15 10500 1830-2740 185 7.5 2.2 12670 1820 4890 16.8
2FG-15 8300 2280-5480 470 15 4.4 10410 3390 4080 22.1
2FC-15 10500 2280-5480 370 15 4.4 12670 3370 4890 30.7
FG-20 2000 8400 3.6-5.5 3290-5940 400 11-15 3 10790 2530 4490 20.5
FC-20 12900 3210-5940 320 11-15 3 15610 2530 5340 28.5
2FG-20 8400 7780-11880 800 22-30 6 11000 4600 4490 35.5
2FC-20 12900 7780-11880 640 22-30 6 15760 4600 5640 48.7
FG-24 2400 9130 3.67 6800 580 15 3 11650 2910 4970 26.8
FC-24 14130 6800 490 18.5 4 16580 2930 7190 41.0
2FG-24 9130 13600 1160 30 6 12710 5430 5690 45.8
2FC-24 14130 13700 910 37 8 17710 5430 8000 67.9
2FG-30 3000 12500 3.2 23300 1785 40 8 16020 6640 6350 73.0
2FC-30 14300 23300 1410 ---- ---- 17091 ---- 8680 84.8
型号 处理量（t/d）
按返砂 按溢流
FG-3 80-150 20
FG-5 135-210 32
FG-7 340-570 65
FG-10 675-1080 110
FC-10 675-1080 85
FG-12 1170-1870 155
FC-12 1170-1870 120
2FG-12 2340-3740 310
2FC-12 2340-3740 240
FG-15 1830-2740 235
FC-15 1830-2740 185
2FG-15 2280-5480 470
2FC-15 2280-5480 370
FG-20 3290-5940 400
FC-20 3210-5940 320
2FG-20 7780-11880 800
2FC-20 7780-11880 640
FG-24 6800 580
FC-24 6800 490
2FG-24 13600 1160
2FC-24 13700 910
2FG-30 23300 1785
2FC-30 23300 1410
