高压微粉机

High Pressure Suspension Mill

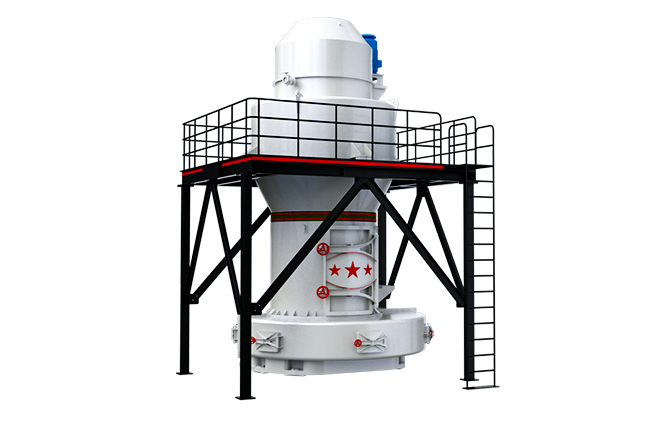

高压微粉机

高压微粉磨，简称微粉磨，主要工作结构包括主机，鼓风机，超细度分析机，成品旋风积粉机，布袋除尘器及连接风管管道等组成，根据用户需要，可以选配提升机、储料仓、电控柜、给粉机、破碎机等辅助设备，成品细度可在0.613-0.033毫米之间调整。

适用物料：长石、滑石、重晶石、碳酸钙、石灰石、碳黑、陶土、高岭土、方解石、石膏等。

咨询优惠报价 免费定制方案
简介 性能优势 工作原理 产品参数

简介

Introduction

高压微粉磨主要由主机，鼓风机，超细度分析机，成品旋风积粉器，布袋除尘器及连接风管管道等组成，根据用户需要可以配备提升机、储料仓、电控柜、给粉机、破碎机等辅助设备。

在微粉磨研磨室内，磨辊总成通过横担轴悬挂在磨辊吊架上，磨辊吊架与主轴及铲刀架固定联结，压力弹簧靠拉力杆紧紧的压在磨辊轴承室的悬臂外端上，以横担轴为支撑点，靠弹簧压力使磨辊紧紧压在磨环内圆表面上，当电机通过传动装置转动时，装在铲刀架上的铲刀与磨辊同步转动，磨辊在磨环内圆表面上滚动的同时绕自身转动，分析机通过电机传动装置带动分析机叶轮旋转，其分析机的速度调整决定出粉细度。

性能优势

技术不断优化升级，大厂造更可靠

工作原理

Working principle

在高压微粉磨粉机研磨室内，磨辊总成通过横担轴悬挂在磨辊吊架上，磨辊吊架与主轴及铲刀架固定联结，压力弹簧靠拉力杆紧紧的压在磨辊轴承室的悬臂外端上，以横担轴为支撑点，靠弹簧压力使磨辊紧紧压在磨环内圆表面上，当电机通过传动装置转动时，装在铲刀架上的铲刀与磨辊同步转动，磨辊在磨环内圆表面上滚动的同时绕自身转动，分析机通过电机传动装置带动分析机叶轮旋转，其分析机的旋转速度决定了出粉细度。

技术参数

Technical Parameters
    参数 型号 微粉93 微粉92 微粉87 微粉76 微粉66
进料粒度（mm） ≤25 ≤25 ≤20 ≤20 ≤15
成品粒度（mm） 0.125-0.010 0.125-0.033 0.125-0.010 0.125-0.033 0.125-0.010
不同物料细度班产量（t) 0.8-12 0.6-10 0.4-8 0.3-6 0.2-4
中心轴转速（r/min） 140 148 160 170 180
磨环直径（mm） 1006 973 907.5 850 725
磨辊直径（mm） 300 300 270 250 210
磨辊高度（mm） 160 160 150 150 150
主机电机(kw) Y225M-8-30 Y225M-8-22 Y225M-8-22 Y225S-8-18.5 Y225M-8-15
风机电机 Y180M-2-22 Y180L-4-22 Y160L-4-18.5 Y160L-4-15 Y160L-4-11
分析器电机 YCT180M-4A-4 YCT180M-4A-4 YCT180M-4A-4 YCT160-4B-3 YCT160-4B-3
  参数
型号		 进料粒度
（mm）		 成品粒度
（mm）
微粉93 ≤25 0.125-0.010
微粉92 ≤25 0.125-0.033
微粉87 ≤20 0.125-0.010
微粉76 ≤20 0.125-0.033
微粉66 ≤15 0.125-0.010
